· 靜態選型

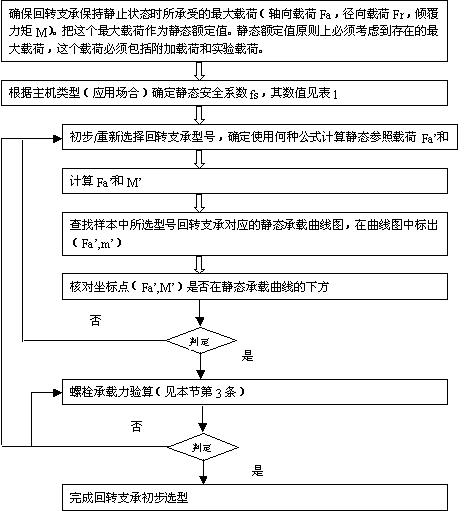

1 ）選型計算流程圖

2 ）靜態參照載荷 Fa' 和 M' 的計算方法：

·單排四點接觸球式：

單排四點接觸球式回轉支承的選型計算分別按承載角 45 ° 和 60 °兩種情況進行。

I、a=45° II、a=60°

Fa'=(1.225*Fa+2.676*Fr)*fs Fa'=(Fa+5.046*Fr)*fs

M'=1.225*M*fs M'=M*fs

然后在曲線圖上找出以上二點，其中一點在曲線以下即可。

·單排交叉滾柱式

Fa'=(Fa+2.05Fr)*fs

M'=M*fs

·雙排異徑球式

對于雙排異徑球式回轉支承選型計算，但 Fr ≦ 10%Fa 時， Fr 忽略不計。當 Fr ≧ 10%Fa 時，必須考慮軌道內側壓力角的變化，其計算請與我們聯系。

Fa'=Fa*fs

M'=M*fs

·三排滾柱式

三排滾柱式回轉支承選型時，僅對軸向滾道負荷和傾覆力矩的作用進行計算。

Fa'=Fa*fs

M'=M*fs

·動態選型

對于連續運轉、高速回轉和其它對回轉支承的壽命有具體要求的應用場合，請與我公司聯系。

·螺栓承載力驗算：

·把回轉支承所承受的最大載荷（沒有乘靜態安全系數 fs ）作為選擇螺栓的載荷。

·查對載荷是否在所需等級螺栓極限負荷曲線以下；

·若螺栓承載能力不夠，可重新選擇回轉支承，或與我公司聯系。

·選型計算距離 - 門坐式起重機（抓斗）

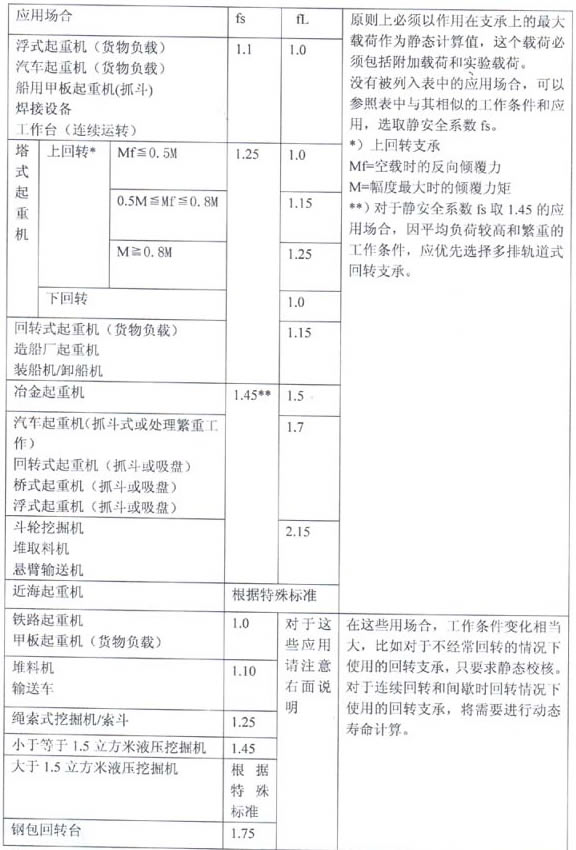

表一

注： fl 為動態安全系數，他必須結合動態承載曲線使用（動態承載曲線不包含次樣本中）。它來源于經驗和實驗。是基于最大工作載荷情況下的一個參照值。采用承載能力曲線選型時，最大負荷的計算方法推薦如下：

在選擇回轉支承之前，首先確定對該主機應考慮的靜安全系數 fs ，可由表 1 查得。

門坐式起重機（抓斗）： fs=1.45

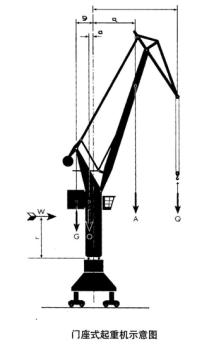

已知最大靜載荷出現在幅度最大時，其載荷計算公式如下：

·計八級風力的最大工作載荷

軸向力 Fa=Q+A+O+G

傾覆力矩： M=Q*lmax+A*amax+W*r-O*o-G*g

2) 不計風力，考慮 25% 實驗負荷的載荷

軸向力： Fa=1.25Q+A+O+G

傾覆力： M=1.25Q*lmax+A*amax-O*o-G*g

例：已知一抓斗港口吊最大幅度時的工作負荷和幅值為：

Q=260KN lmax=23m

A=75KN amax=11m

O=450KN o=0.75m

G=900KN g=3m

W=27KN r=6.5m

·八級風力時的最大工作載荷：

Fa=Q+A+O+G=260+75+450+900=1685KN

M=Q*lmax+A*amax+W*r-O*o-G*g=260*23+75*11+27*6.5-450*0.75-900*3=3943KNm

2) 不計風力，考慮 25% 試驗負載時的最大工作載荷

Fa=1.25Q+A+O+G=325+75+450+900=1750KN

M=1.25Q*lmax+A*amax-O*o-G*g=325*23+75*11-45*0.75-900*3=5566.3KNm

·不計風力時最大工作載荷

Fa=1685KN

M=Q*lmax+A*amax-O*o-G*g=260*23+75*11-450*0.75-900*3=3767.5KNm

選用符合情況 2 作為靜態計算的工作載荷。

回轉支承靜態參照載荷為：

Fa'=1750KN*1.45=2537.5KN

M'=5566.3KNm*1.45=8071.1KNm

而螺栓的計算載荷為：

Fa=1750KN

M=5566.3KNM

按上述計算結果，在承載能力曲線中選擇，可確定選用 13*.45.2000.002 回轉支承。

?

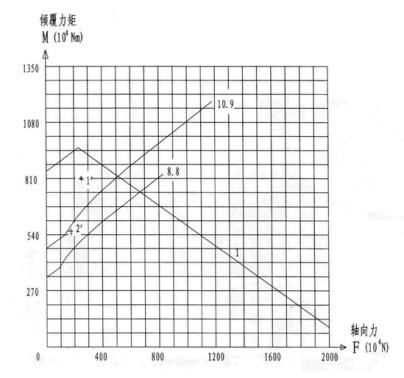

l 線為靜態承載能力曲線

8.8 、 10.9 為螺栓承載曲線

1'- 靜態載荷點

2'- 螺栓載荷點

1' 點再滾道靜態承載曲線 1 下方，因此滿足要求

2' 點在 10.9 級螺栓承載曲線下方，因此選擇 0.9 級螺栓可以滿足要求。
